電磁流量計安裝使用注意事項
- 字號 + -
電磁流量計，是很多涉及到自動化行業，經常涉及到的儀表。流量計除了滿足現場的使用參數外，現場安裝也是至關重要的，本文簡單分析下電磁流量計的安裝事項，附上典型的現場錯誤安裝。
案例一：流量數值波動大
某現場，客戶的電磁流量計數值一直跳動
案例分析：

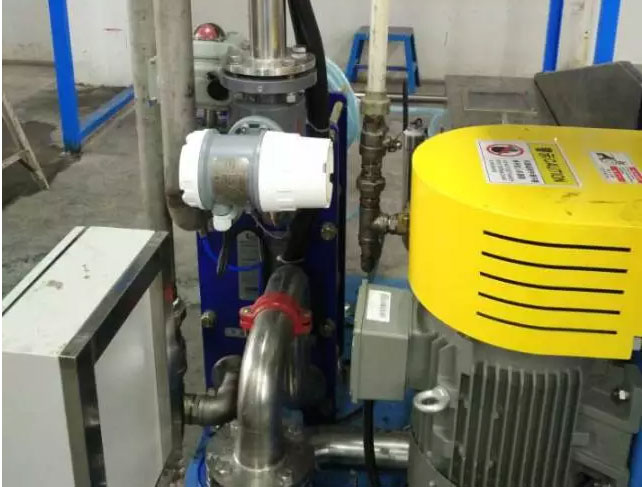

現場存在著泵，而泵又緊挨著流量計。流體在經過流量計的時候。流體是處于紊流狀態(也就是水打漩渦)，這時候?qū)τ诹髁坑?jì)測量，存在著較大干擾，所以現場流量計數值經常發生跳動，根本穩定不下來。
解決方法：
安裝遠離泵，至少5倍以上口徑的直管段距離，保證流體穩定。
類似還有安裝在閥門附近的案例，也是需要遠離閥門5倍以上口徑的直管段距離
案例二：流量始終測不準
某客戶現場，流量測量始終不準，有時候還會出現空管報警(FGP)和下限報警(FQL)。
案例分析：

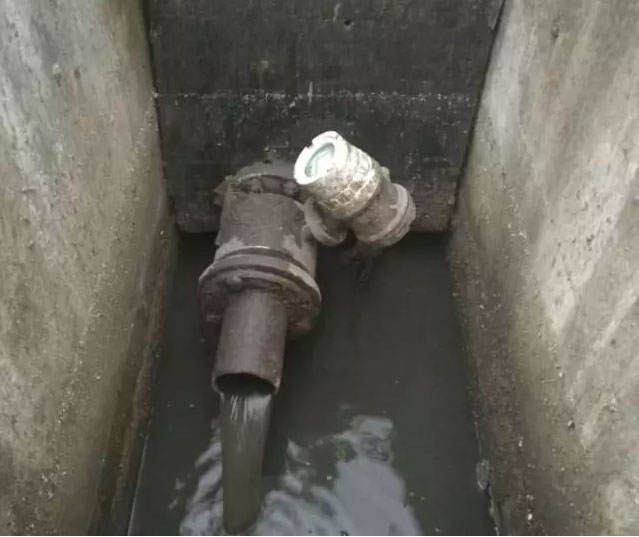

從上圖看到，我們管道只有半管子水不到，那么也就是說電磁流量計根本就沒有滿管。流量計在沒有滿管的情況下，會顯示空管報警以及下限報警的情況，所測量的數值偏差大。
解決方法：
后面流量計出口，可以進行縮徑，安裝一段管道延長，讓液體充滿整個管道。
